1 软件介绍

1.1 Vivado

Vivado是赛灵思（Xilinx）公司推出的一款集成化的FPGA设计工具套件，用于帮助工程师进行FPGA设计、验证和实现。Vivado提供了丰富的功能和工具，包括逻辑设计、综合、时序分析、布局布线、仿真等，可以帮助工程师快速、高效地完成FPGA设计工作。

Vivado支持多种Xilinx FPGA系列，包括Artix、Kintex、Virtex等，同时也支持高级综合（HLS）工具，使得工程师可以更方便地进行高层次的设计和优化。Vivado是一个强大而全面的FPGA设计工具，被广泛应用于通信、嵌入式系统、图像处理等领域。

1.2 Modelsim

Modelsim是Mentor公司开发的优秀的HDL语言仿真软件。它能提供友好的仿真环境，采用单内核支持VHDL和Verilog混合仿真的仿真器。它采用直接优化的编译技术、Tcl/Tk技术和单一内核仿真技术，编译仿真速度快且编译的代码与平台无关。

ModelSim有几种不同的版本：SE、PE、LE和OEM，其中SE是最高级的版本，而集成在 Actel、Atmel、Altera、Xilinx以及Lattice等FPGA厂商设计工具中的均是其OEM版本。

1.3 软件包

软件下载：

Vivado | Xilinx

Vivado | Quark

Modelsim (free version)

Modelsim (Password: 82eh) | BaiduPan

2 仿真配置

需要下载软件并配置 Modelsim 与 Vivado之间的仿真库，详情见参考资料。

3 首个例程

在新建的工程中，创建led.v文件，写入并Run Simulation：


// led.v
module led();

    reg clk;       // 时钟信号
    reg [7:0] led; // LED灯信号

    // 时钟信号生成，时钟频率为100MHz
    always begin
        #0.02 clk = ~clk; // 时钟周期为0.02us，即50MHz
    end

    // 初始化
    initial begin
        clk = 0;
        led = 8'b00000001;

        // 模拟100个时钟周期
        repeat (100) begin
        #500; // 等待一个时钟周期
        end

        $finish; // 结束仿真
    end

    // LED灯控制逻辑
    always @(posedge clk) begin
        led <= led + 1; // 每个时钟周期LED灯状态加一
    end

endmodule

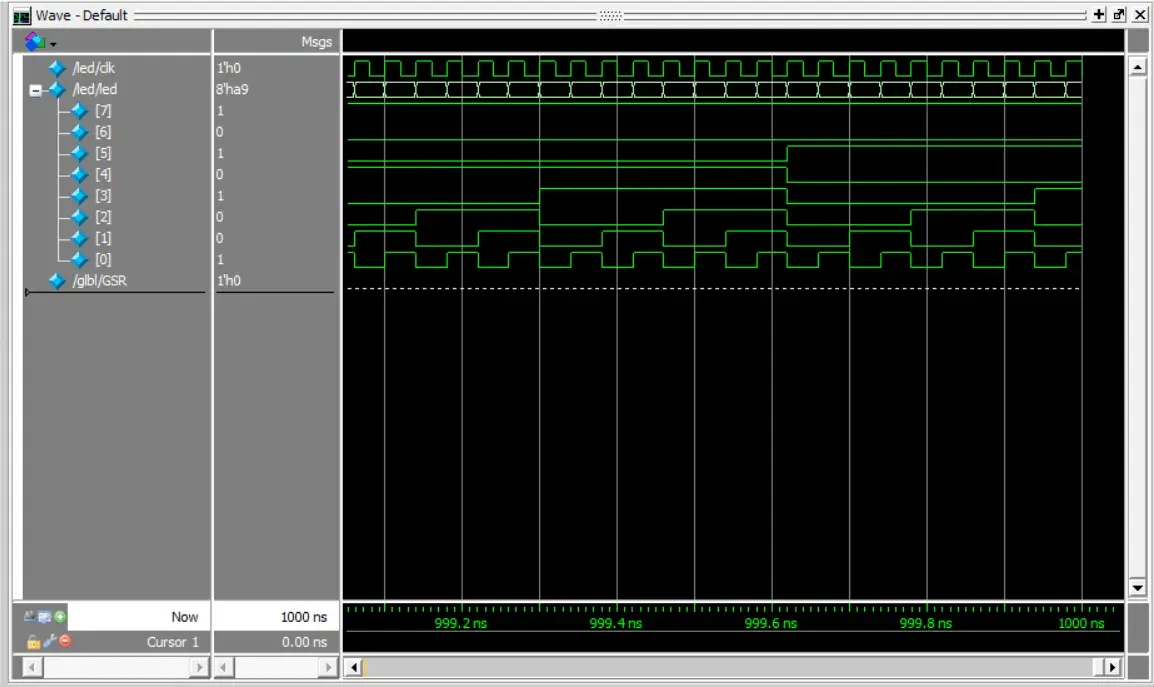

可以在 Modelsim 中见到该例程的波形图：

led
